Power Supply & Backup
CHF 878.85
- Hutschienen Netzteil mit 7 Ausgängen à 10A, total 40A, Wirkungsgrad 94%

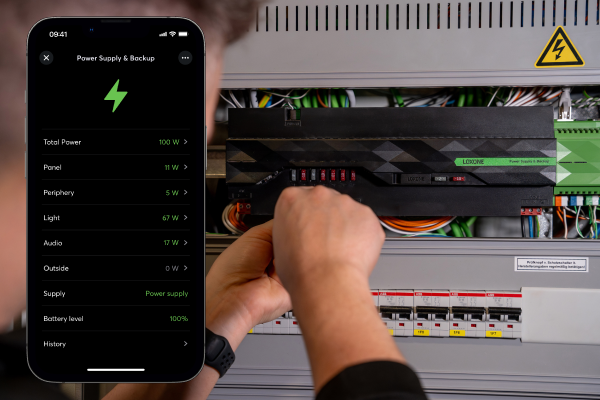

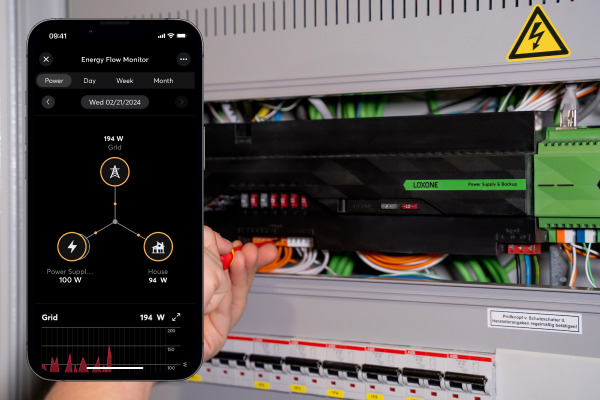

- Jeder Ausgang einzeln abgesichert mit Leistungsmessung, 36V Akku Anschluss
- Loxone Tree, 208 bis 240VAC Eingang, 18 Teilungseinheiten, IP20
Power Supply & Backup

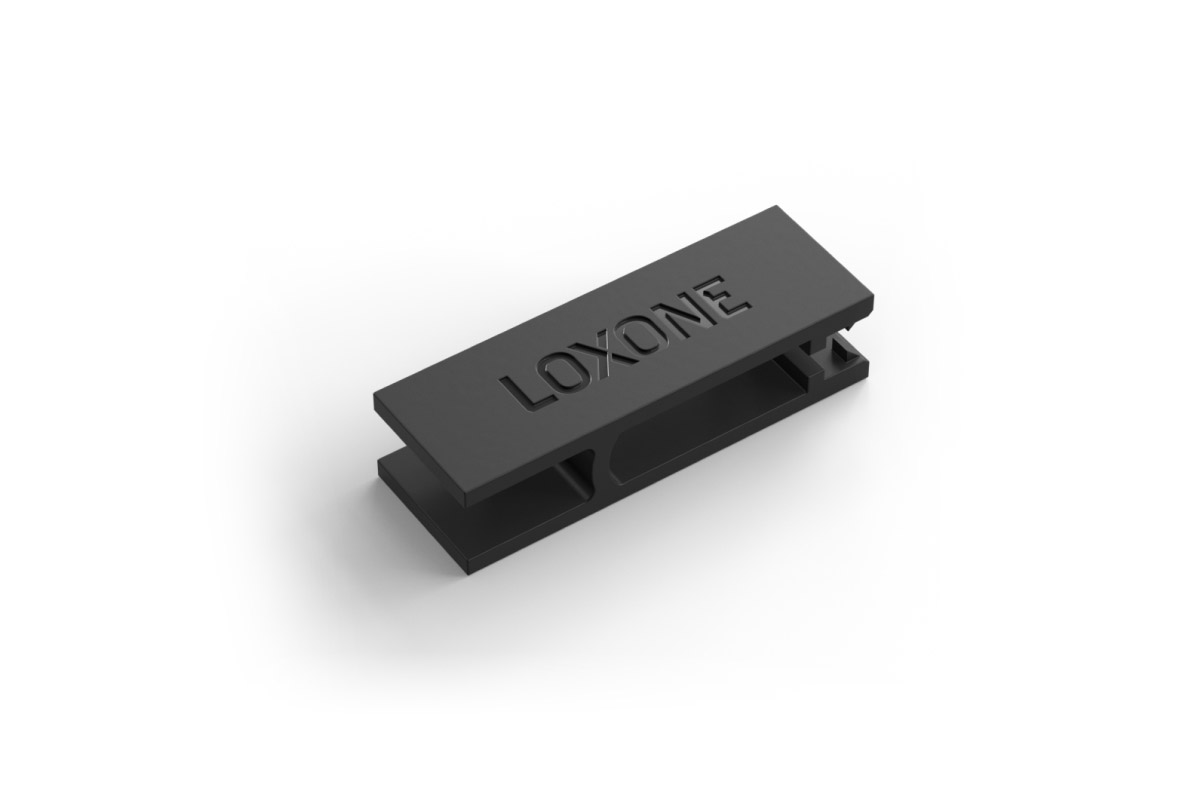

Die Power Supply & Backup ist ein Hutschienen Netzteil für bis zu 40A mit 7 einzeln abgesicherten Ausgängen à 10A. Jeder Ausgang hat eine eigene Sicherung und Leistungsmessung. Defekte Sicherungen werden per LED und Software gemeldet. Die Sicherungen können vom Benutzer gewechselt werden (Kfz Flachsicherung Mini).
Optional lässt sich eine 36VDC Batterie anschliessen, um die Loxone Installation bei Stromausfall unterbrechungsfrei weiterzubetreiben. Im Batteriebetrieb stehen 25A Dauerlast und 40A Spitzenlast zur Verfügung.
Features
- 7 Ausgänge mit je bis zu 10A, total 40A (Netz) / 25A (Batterie)
- Spitzenlast 60A (Netz) / 40A (Batterie) für 10 Sekunden
- Jeder Ausgang einzeln abgesichert mit Leistungsmessung
- Sicherungsmeldung per LED und Software
- Ausgangsspannung 24 bis 27VDC (einstellbar in Loxone Config)
- Vom Netz isoliert, SELV und PELV fähig
- 36VDC Batterie Eingang für USV Betrieb (Blei Säure, VRLA empfohlen)
- Max. Ladestrom 2A, max. Batteriekapazität 200Ah
- Wirkungsgrad 94%, Leistungsfaktor 0,96
- 208 bis 240VAC Eingang, Loxone Tree
- 18 Teilungseinheiten, IP20
Installation
Die Installation muss von einer qualifizierten Elektrofachkraft durchgeführt werden. Horizontal im unteren Bereich des Verteilers montieren, 50mm Freiraum oben und unten einhalten. Mindestvolumen des Verteilers 100 Liter. Belüftungsöffnungen nicht abdecken.
AC Eingang (Netzspannung)
| Nennspannung | 208 … 240VAC, 50/60Hz |
| Eingangsstrom Nenn / Spitze | 4,6A / 6,9A |
| Einschaltstrom | 15A |
| Wirkungsgrad | typ. 94% |
| Leistungsaufnahme ohne Last | 4W |
| Leistungsfaktor | 0,96 |
DC Ausgänge
| Ausgangsspannung | 24 … 27VDC (einstellbar in Loxone Config) |
| Gesamtstrom Nennlast | Netzbetrieb: 40A / Batteriebetrieb: 25A |
| Gesamtstrom Spitzenlast (10s) | Netzbetrieb: 60A / Batteriebetrieb: 40A |
| Ausgänge | 7 Stk. à max. 10A, einzeln abgesichert |
| Leistungsmessung | Ja, pro Ausgang |
| Sicherungsmeldung | Per LED und Software |
| Isolation | Vom Netz isoliert, SELV und PELV fähig |
| Sicherungstyp | Kfz Flachsicherung Mini 32V (Littelfuse 297), max. 15A |
Batterie Eingang
| Nennspannung | 36VDC |
| Entladestrom Spitzenlast | 25A |
| Entladestrom Nennlast | 17A |
| Max. Ladestrom | 2A |
| Batterietyp | Blei Säure, VRLA empfohlen |
| Max. Batteriekapazität | 200Ah (pro Batterie eines 36V Packs) |
| Max. Batteriekabellänge | 2m |
| Batterieabsicherung | Nahe der Batterie passend absichern |
Schnittstellen
| Loxone Tree | Verbindung mit Miniserver / Tree Extension |
Umgebungsbedingungen
| Temperatur | -25 … 70°C (Derating 2% pro °K über 45°C) |
| Luftfeuchtigkeit | max. 95% r.H. (nicht kondensierend) |
| Min. Verteilervolumen | 100 Liter |
| Schutzart | IP20 |
Anschlussklemmen
| Leiterquerschnitt AC / DC | 0,5 … 2,5mm² |
| Leiterquerschnitt Batterie | 0,5 … 4mm² |
| Leiterquerschnitt Tree | 0,28 … 0,8mm² |
| Abisolierlänge AC / DC | 7mm |
| Abisolierlänge Batterie | 8mm |
| Abisolierlänge Tree | 5 … 6mm |
Produkteigenschaften
| Montageart | Hutschiene nach EN 50022, 35mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 1532 g |
| Bruttogewicht | 1832 g |
| Produktmasse | 324 × 110 × 72,4mm (18 Teilungseinheiten) |
| Packmass | 372 × 148 × 105mm |
Zertifizierungen
| Einsatzgebiet | Typ 1 (Einbaugerät mit Schutzleiter, feste Verdrahtung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II (gemäss IEC 62368-1) |
| EMV | EN 61000-6-1, EN 61000-6-3 |
Dokumente
Unsere ehrliche Einschätzung
Ein Muss, wenn du eine Alarmanlage mit Loxone umsetzen willst. Bei Projekten mit viel Audio empfehlen wir es ebenfalls wegen der hohen Ausgangsleistung.
Vorteile aus der Praxis
- Geringerer Verkabelungsaufwand dank mehreren Ausgängen
- Genügend Abgänge für ein Einfamilienhaus
Nachteile und worauf du achten musst
- Das Gerät ist ziemlich breit (18 Teilungseinheiten) und passt evtl. nicht in jede Unterverteilung
Tipps aus der Praxis
- Genügend Reservesicherungen bereithalten
- Bei der Integration von Sicherheitsfunktionen wie Alarm wird ein Akku empfohlen, dafür können Zusatzakkus von einer USV verwendet werden
Lieferumfang
- 1x Power Supply & Backup
