ABB KNX IP-Schnittstelle Secure IPS/S 3.5.1
CHF 219.00
- KNX IP Schnittstelle Secure, verbindet den KNX Bus mit dem Netzwerk
- KNXnet/IP Tunneling mit KNX Secure, 5 gleichzeitige Verbindungen, PoE oder 12 bis 30VDC
- Hutschiene, 2 Module (36mm), IP20

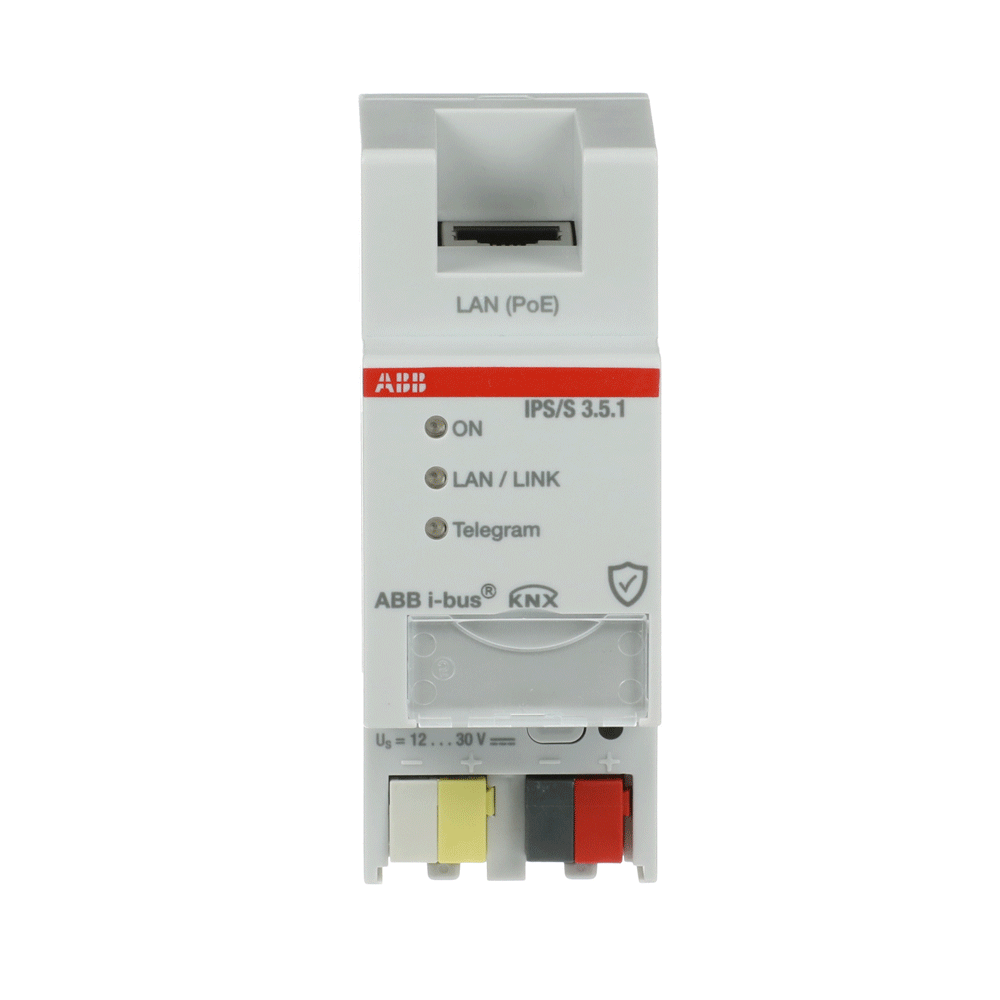

ABB KNX IP Schnittstelle Secure IPS/S 3.5.1
Die IP Schnittstelle verbindet den KNX Bus mit dem Ethernet Netzwerk. Über das Netzwerk können KNX Telegramme gesendet und empfangen werden. Die Schnittstelle dient als Programmierschnittstelle für die ETS und ermöglicht Clients wie Visualisierungen den Zugriff auf den KNX Bus.
Das Gerät unterstützt das KNXnet/IP Protokoll sowie KNXnet/IP Security (Tunneling). Bis zu 5 Clients können gleichzeitig zugreifen. Die Stromversorgung erfolgt über PoE (IEEE 802.3af Class 1) oder 12 bis 30VDC. Bei gleichzeitigem Anschluss wird PoE bevorzugt.
Features
- KNXnet/IP Tunneling mit KNX Secure Verschlüsselung
- 5 gleichzeitige Tunneling Verbindungen
- Programmierschnittstelle für ETS (ab ETS 5.7.4)
- PoE oder 12 bis 30VDC Versorgung
- 10/100BaseT Ethernet, Auto Sensing
- Fernprogrammierung via LAN/VPN
- Nur 2 Module (36mm), IP20
Versorgung
| Versorgungsspannung | 12 … 30VDC (+10% / −15%) oder PoE (IEEE 802.3af Class 1) |
| Verlustleistung | max. 1,8W |
| Stromaufnahme Versorgung | max. 120mA bei 12V |
| Stromaufnahme KNX | < 10mA |
| Nennspannung | 12VDC |
Schnittstellen
| KNX | Busanschlussklemme |
| LAN | RJ45, 10/100BaseT (IEEE 802.3), Auto Sensing |
| Protokoll | KNXnet/IP, KNXnet/IP Security (Tunneling) |
| Gleichzeitige Verbindungen | 5 Tunneling Server |
| ETS | Ab ETS 5 Version 5.7.4 |
| KNX Secure | FDSK Inbetriebnahmeschlüssel seitlich am Gerät |
Anzeige
| LED On (grün) | Betriebsbereitschaft |
| LED LAN/Link (gelb) | Netzwerkverbindung |
| LED Telegram (gelb) | KNX Telegrammverkehr |
| LED Programmieren (rot) | Physikalische Adresse |
Umgebungsbedingungen
| Betriebstemperatur | -5 … 45°C |
| Lagertemperatur | -25 … 55°C |
| Luftfeuchtigkeit | max. 95%, keine Betauung |
| Luftdruck | Atmosphäre bis 2.000m |
| Schutzart | IP20 |
| Schutzklasse | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Produkteigenschaften
| Montageart | Hutschiene 35mm, Einbaulage beliebig |
| Einbaubreite | 2 Module à 18mm (36mm) |
| Abmessungen | 90 × 36 × 63,5mm (H × B × T) |
| Gewicht | 0,1 kg |
| Gehäuse | Kunststoff, halogenfrei, grau |
| Erzeugnisnummer | 2CDG110204R0011 |
Zertifizierungen
| KNX | DIN EN 50491, EN 60669-2-5 |
| CE | EMV- und Niederspannungsrichtlinien |
Dokumente
Unsere ehrliche Einschätzung
Gehört in jeden KNX Verteiler. Ohne IP Schnittstelle kein Fernzugriff und keine Visualisierung. Wir verbauen diese in jedem KNX Projekt.
Vorteile aus der Praxis
- PoE fähig, keine separate Stromversorgung im Verteiler nötig
- 5 gleichzeitige Verbindungen, ETS und Visualisierung parallel möglich
- Nur 2 Module breit
Nachteile und worauf du achten musst
- Kein IP Router, nur eine KNX Linie wird angebunden
- FDSK Schlüssel nicht verlieren, sonst Werksreset
Tipps aus der Praxis
- IP Adresse fix vergeben und dokumentieren
- Fernzugriff immer über VPN, nie Ports ins Internet öffnen
Lieferumfang
- 1× ABB KNX IP-Schnittstelle Secure IPS/S 3.5.1
- 1× Produkthandbuch / Schnellstartanleitung
- FDSK-Aufkleber (Sicherheitsschlüssel für KNX Secure)
