Energiezähler 1-phasig Tree

Artikelnummer: 100566

CHF 102.65

1 phasiger Direktzähler bis 100A, MID zertifiziert und plombierbar
Bidirektional (Verbrauch und Einspeisung), sekündliche Abfrage, Display integriert
Loxone Tree, Hutschiene, nur 2 Teilungseinheiten, IP20

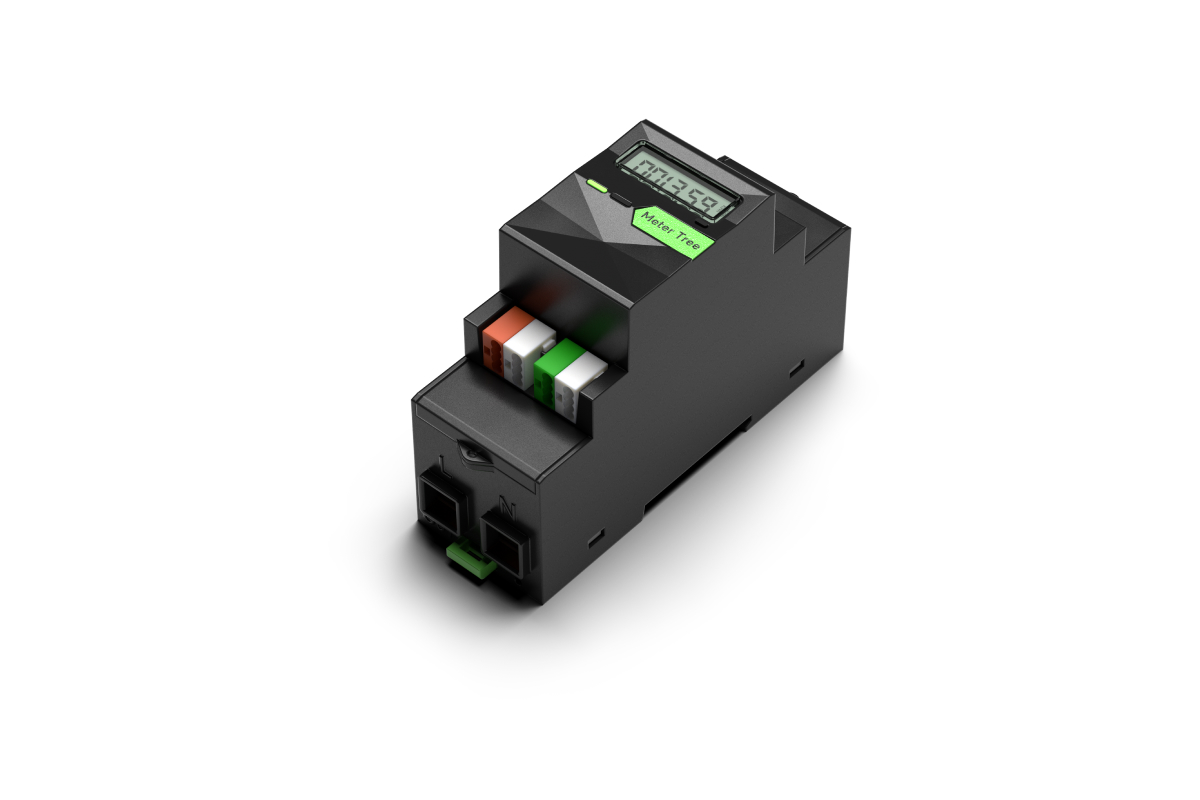

Energiezähler 1 phasig Tree

Der Loxone Energiezähler 1 phasig Tree ist ein Direktzähler für die Hutschiene. Er misst Strom, Spannung, Leistung und Energie auf einer Phase bis 100A. MID zertifiziert und plombierbar. Die Messung ist bidirektional, also sowohl Verbrauch als auch Einspeisung.

Dank Tree Anbindung sind die Werte sofort in Loxone Config und der App verfügbar. Die sekündliche Abfrage erfasst auch kurze Lastspitzen. Ein Display zeigt Zählerstand und aktuelle Leistung direkt am Gerät an. Die Verdrahtungsrichtung ist in der Software einstellbar. Nur 2 Teilungseinheiten breit.

Features

Direktmessung bis 100A (1 phasig)
MID zertifiziert (MID 2014/32/EU) und plombierbar
Bidirektional: Verbrauch und Einspeisung
Sekündliche Abfrage für Live Werte
Display für Zählerstand und Leistung
Vollständig integriert in die Loxone Zählerbausteine
Verdrahtungsrichtung in der Software einstellbar
Loxone Tree, Hutschiene nach EN 50022, nur 2 Teilungseinheiten
IP20

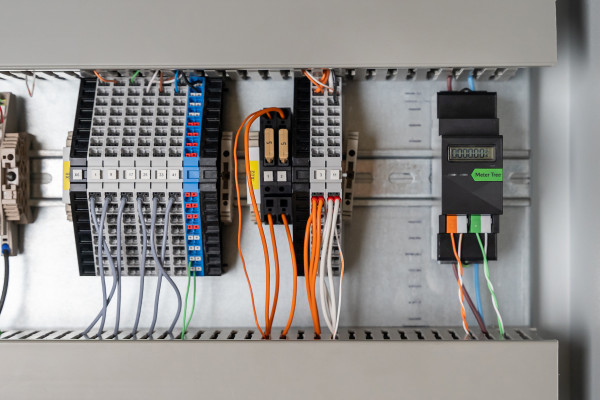

Installation

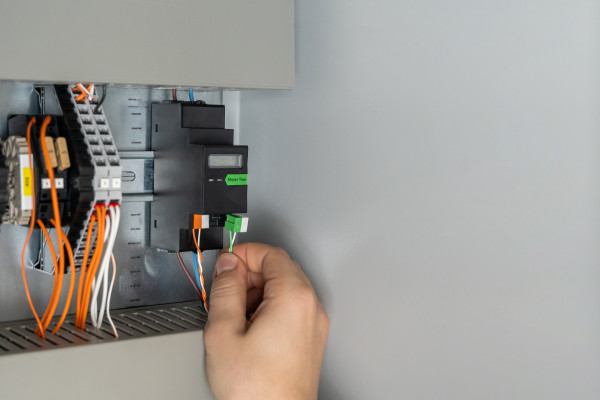

Die Installation muss von einer qualifizierten Elektrofachkraft durchgeführt werden. Auf Hutschiene montieren, Phasenleitung und Tree Kabel anschliessen. Aderendhülsen erforderlich für feindrähtige Leiter am Netzanschluss.

Versorgung und Leistung

Spannung	100 … 276V, 50/60Hz
Strom	max. 100A
Leistungsaufnahme	0,3W
Verlustleistung bei max. Last	2W (bei 100A)

Messgenauigkeit

Leistung	0,01 … 99,9 kW / kVAr / kVA, Genauigkeit ±1%
Energie	0 … 999.999 kWh / kVArh, bidirektional, Klasse 1 IEC62053, Klasse B EN50470
Spannung	100 … 276VAC, Genauigkeit ±0,5%
Strom	0,05 … 100A, Genauigkeit ±0,5%
Frequenz	49 … 61Hz, Genauigkeit ±0,2%

MID Betriebsbedingungen (2014/32/EU)

Spannung	Un: 230VAC, ±20%
Strom	Imin: 0,5A / Iref: 10A / Imax: 100A
Frequenz	fn: 50Hz, ±2%
Leistungsfaktor	cos: 0,5 induktiv … 0,8 kapazitiv
Genauigkeit (Energie)	Klasse B (2%, bei +5°C … +30°C)

Schnittstellen

Loxone Tree

Verbindung mit Miniserver / Tree Extension

Umgebungsbedingungen

Temperatur	-40 … 70°C
Luftfeuchtigkeit	max. 95% r.H. (nicht kondensierend)
Schutzart	IP20

Anschlussklemmen

Leiterquerschnitt Netz	1,5 … 25mm² (Aderendhülsen für feindrähtige Leiter)
Leiterquerschnitt 24VDC / Tree	0,28 … 0,8mm²
Abisolierlänge Netz	14 … 15mm
Abisolierlänge 24VDC / Tree	5 … 6mm
Anzugsdrehmoment Netz	3 Nm (Pozidriv 2)

Produkteigenschaften

Montageart	Hutschiene nach EN 50022, 35mm
Farbe	Schwarz: RAL 9005
Glanzgrad	Matt

Gewicht & Abmessungen

Nettogewicht	177 g
Bruttogewicht	198 g
Produktmasse	36 × 105 × 66mm (2 Teilungseinheiten)
Packmass	123 × 72 × 41mm

Zertifizierungen

MID	2014/32/EU, Klasse B EN50470
Genauigkeitsklasse	Klasse 1 IEC62053 / ANSI C12.1 Klasse 0,5

Dokumente

Datasheet (PDF)

Unsere ehrliche Einschätzung

Perfekt um den Verbrauch von einzelnen 1 phasigen Verbrauchern zu messen. Funktioniert zuverlässig und die Einbindung ist einfach.

Vorteile aus der Praxis

Die Stromrichtung kann in der Programmierung definiert werden
Fast Plug and Play, ein schneller Abfragezyklus ist möglich
Nur 2 Teilungseinheiten breit, braucht wenig Platz im Verteiler

Nachteile und worauf du achten musst

Bei vielen Zählern an einem Tree Ast mit schnellem Abfragezyklus empfehlen wir einen separaten Ast zu verwenden

Tipps aus der Praxis

Sofern die Verbraucher hinter dem gleichen FI sitzen, kann auch ein 3 Phasen Zähler verwendet werden, um gleich drei Gruppen einzeln mit einem Gerät zu messen
