Hörmann Air
CHF 168.60
- Schnittstellenmodul zur Einbindung von Hörmann Torantrieben in Loxone
- Kompatibel mit HCP1 und HCP2, automatische Erkennung, Betriebsstunden Protokollierung
- Air 868 MHz, 10 bis 28VDC (vom Torantrieb), IP20
Hörmann Air

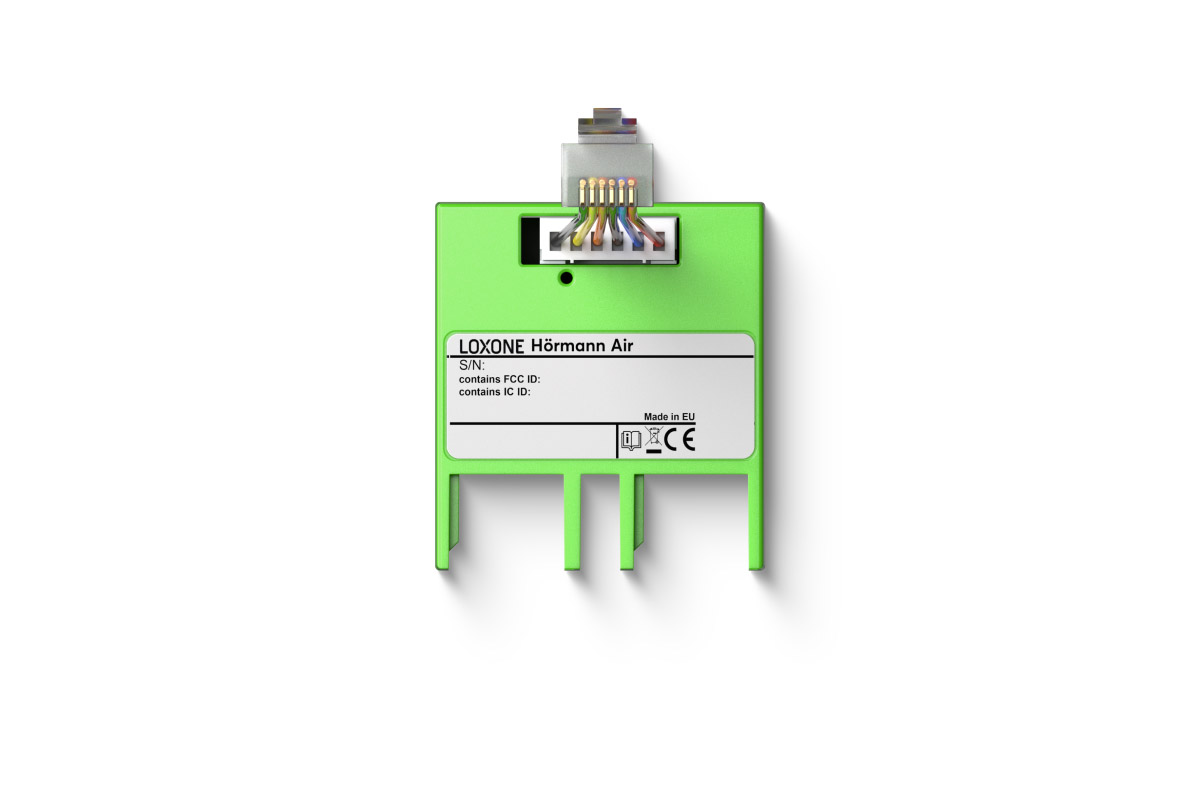

Der Hörmann Air ist ein kompaktes Schnittstellenmodul zur Einbindung von Hörmann Torantrieben in das Loxone System. Das Modul erkennt automatisch, welcher Torantrieb angeschlossen ist und welche HCP Version verwendet wird. Kompatibel mit dem Hörmann Kommunikationsprotokoll 1 und 2 (HCP).

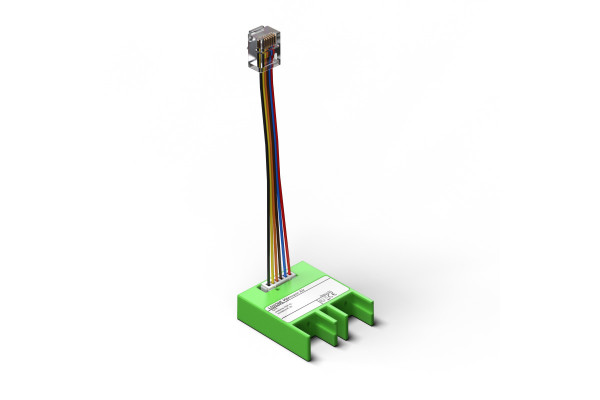

Die Spannungsversorgung erfolgt direkt vom Torantrieb (10 bis 28VDC). Das mitgelieferte HCP Bus Kabel (RJ-12, 100mm) wird einfach in den Torantrieb eingesteckt. Das Modul protokolliert und überwacht Betriebsstunden, Zählzyklen und Wartungsintervalle.
Features
- Kompatibel mit Hörmann HCP1 und HCP2
- Automatische Erkennung von Torantrieb und HCP Version
- Protokollierung von Betriebsstunden, Zählzyklen und Wartungsintervallen
- Spannungsversorgung direkt vom Torantrieb (10 bis 28VDC)

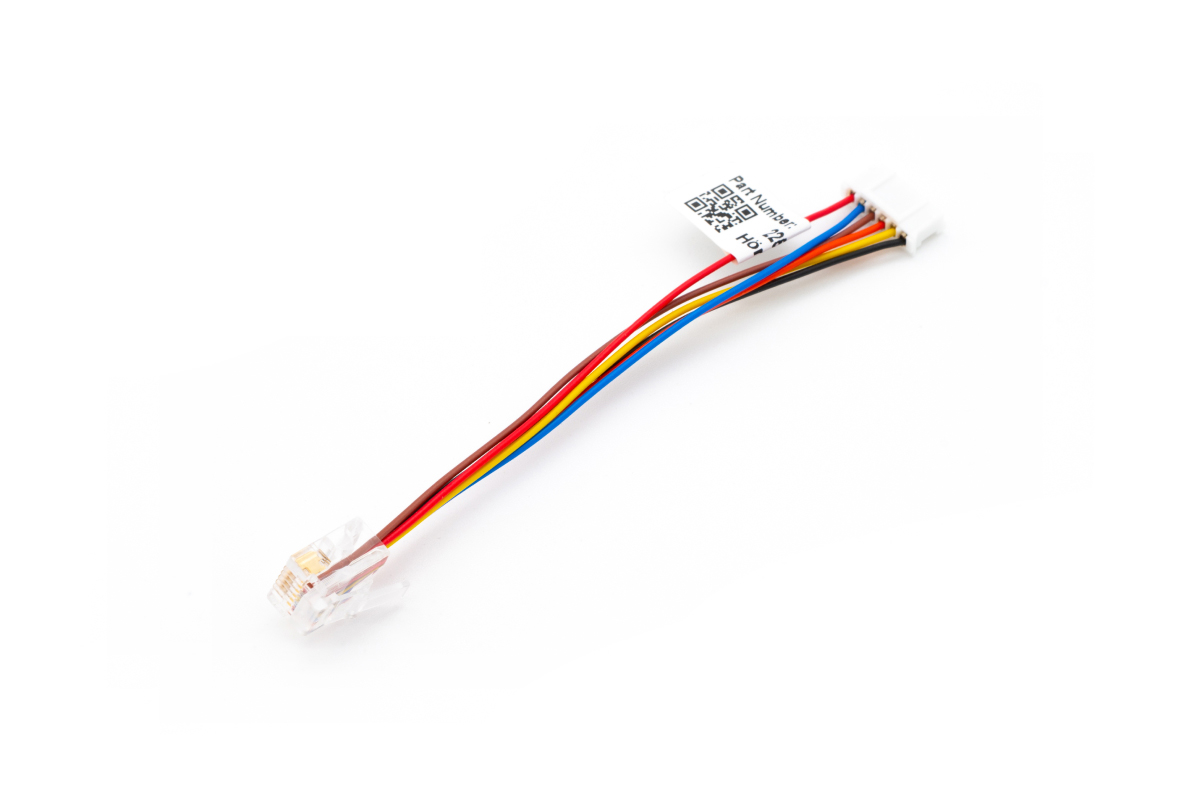

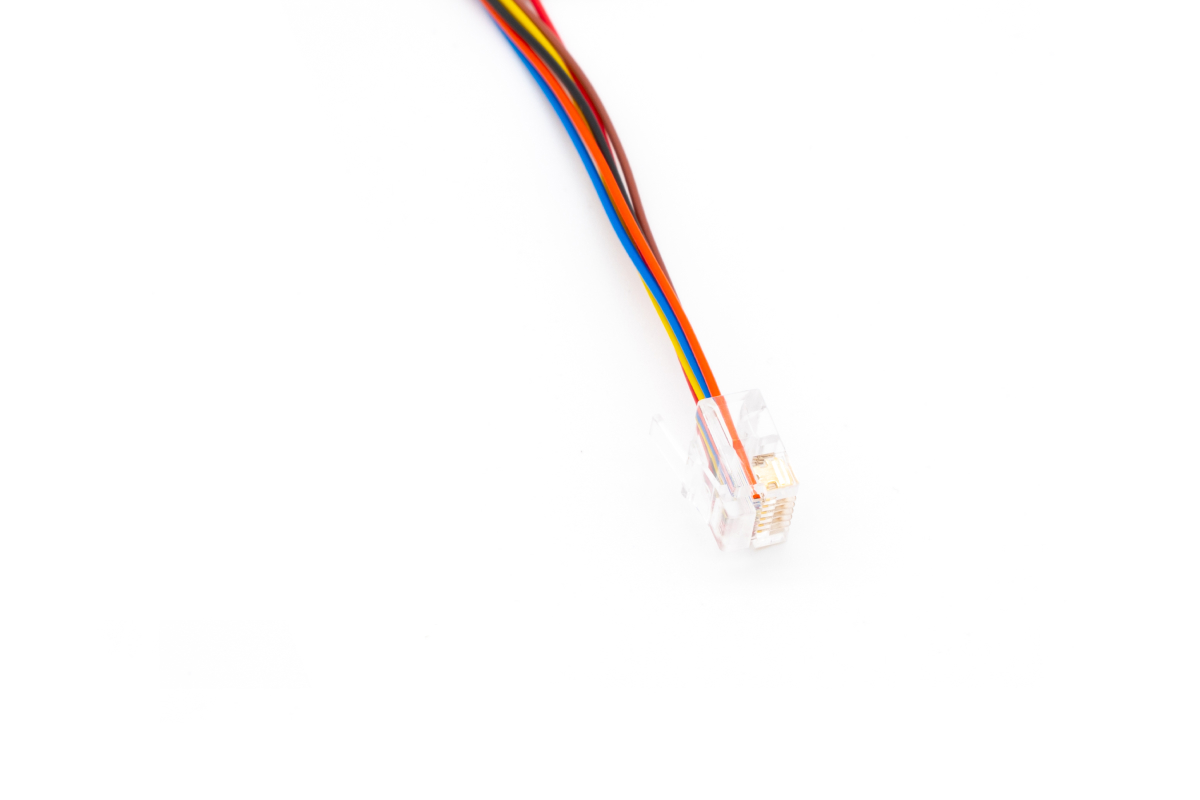

- HCP Bus Kabel im Lieferumfang (RJ-12, 100mm)
- Air 868 MHz, IP20
Kompatible Hörmann Antriebe
- SupraMatic E/P 4 (HCP2, ab B4 / 03-2021)
- ProMatic 4 (HCP2, ab B3 / 03-2021)
- SupraMatic 3 (HCP1, ab Ci / 07-2013)
- SupraMatic HT3 (HCP1, ab B0 / 07-2014)
- Liftronic 700-2 (HCP2, ab B0 / 03-2021)
- Liftronic 800-2 (HCP2, ab B0 / 03-2021)
- RollMatic 2 (HCP2, ab B0 / 04-2022)
- LineaMatic / P / H (HCP1, ab E / 07-2013)
- LineaMatic 2 / P 2 / H 2 (HCP1, ab A / 03-2017)
- RotaMatic / RotaMatic 2 / P 2 / PL 2 (HCP1, ab G / 08-2013 bzw. ab A / 03-2017)
- VersaMatic (HCP1, ab A / 07-2016)
- Steuerung 545/560 mit WA/ITO 500 (HCP2, ab B1 / 06-2021)
- Steuerung 560 mit STA 500 FU (HCP2, ab B1 / 06-2022)
Technische Daten
| Spannungsversorgung | 10 … 28VDC (vom Torantrieb) |
| Leistungsaufnahme | typ. 0,23W, max. 0,3W |
Schnittstellen
| Loxone Air | 868 MHz (SRD Band Europa), 4 Kanäle, max. 15,1mW, interne Antenne |
| Hörmann HCP | Kompatibel mit HCP1 und HCP2, automatische Erkennung |
Verbindungskabel
| Leiterquerschnitt | 0,2mm² |
| Temperaturbeständigkeit | 80°C |
| HCP Bus Kabel (im Lieferumfang) | Modular 6P6C (RJ-12), 100mm, für HCP1 und HCP2 |
Umgebungsbedingungen
| Temperatur | -20 … 65°C |
| Luftfeuchtigkeit | max. 95% r.H. (nicht kondensierend) |
| Schutzart | IP20 |
Produkteigenschaften
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 54 g |
| Bruttogewicht | 74 g |
| Produktmasse | 38,3 × 34,3 × 10,5mm |
| Packmass | 79 × 79 × 41mm |
Dokumente
Unsere ehrliche Einschätzung
Schneller und preiswerter geht eine Integration von einem Garagentor nicht. Daher klare Empfehlung, wenn immer möglich Hörmann einsetzen mit diesem Modul. Einfach zu installieren und eine saubere Integration in Loxone.
Vorteile aus der Praxis
- Einfache Montage, kein zusätzliches Kabel nötig, die Spannung kommt direkt vom Torantrieb
- RJ-12 Kabel einstecken und fertig
- Betriebsstunden und Wartungsintervalle werden automatisch protokolliert
Nachteile und worauf du achten musst
- Teilweise müssen am Torantrieb Einstellungen gemacht werden, ist aber im Datenblatt gut beschrieben
- Nur für Hörmann Antriebe, nicht für andere Hersteller
Tipps aus der Praxis
- Nutze Android Auto oder Apple CarPlay, um das Tor direkt vom Auto aus zu steuern
Lieferumfang
- 1× Hörmann Air
- 1× HCP Bus Kabel (RJ-12, 100mm)
