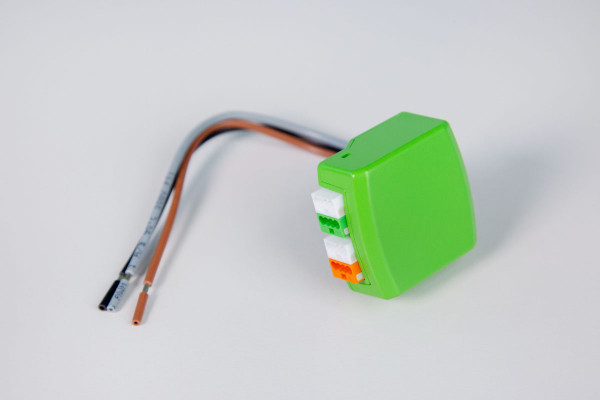

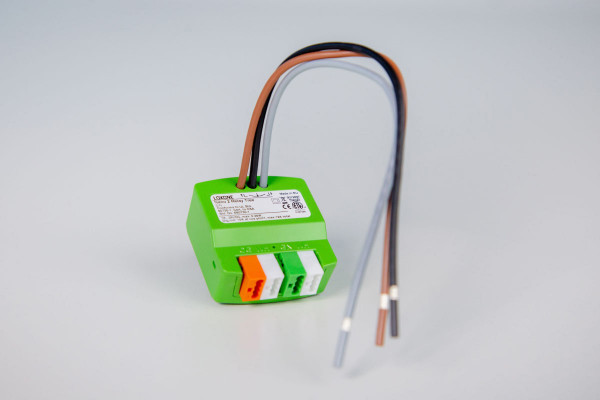

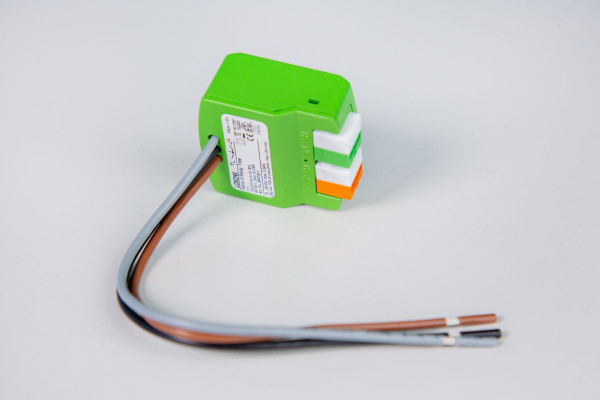

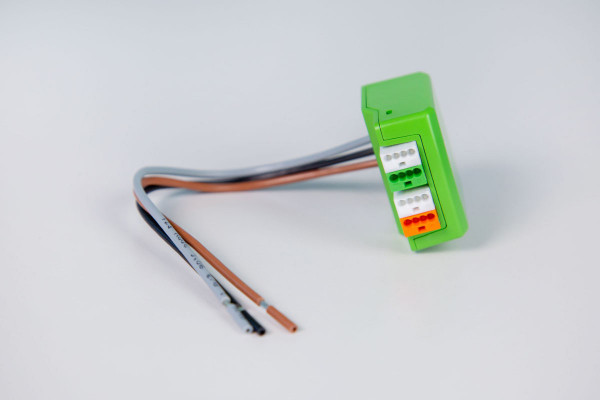

Nano 2 Relay Tree
CHF 127.55
- Aktor/Schaltmodul für typische Automatisierungsaufgaben
- Das Loxone Nano 2 Relay Tree ist ein kompaktes Modul mit 2 Relaisausgängen, die für Beschattungseinrichtungen oder den universellen Einsatz geeignet sind
- Tree-Anbindung für verkabelte Integration
Funktionsweise & Einsatz
Das Loxone Nano 2 Relay Tree ist ein kompaktes Modul mit 2 Relaisausgängen, die für Beschattungseinrichtungen oder den universellen Einsatz geeignet sind. Features: Stromflusserkennung Vollautomatische Endlagenerkennung Geeignet für Beschattung, Beleuchtung, Lüfter und vieles mehr
Schnittstellen
- Loxone Tree

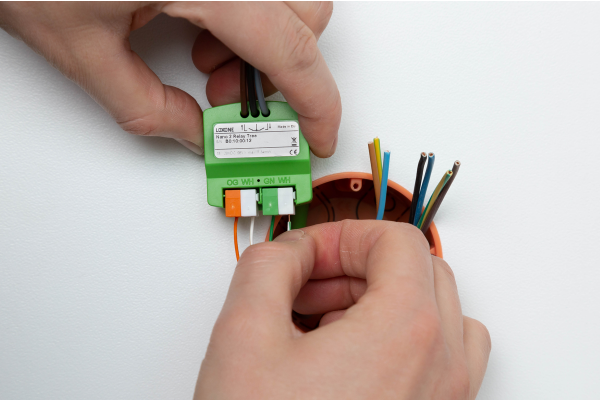

Installation
Montage und Verdrahtung gemäss Datenblatt bzw. Projektunterlagen durchführen.
Technische Daten
| Versorgungsspannung | 18 … 28 VDC |
| Leistungsaufnahme | typ. 0,1 W, max. 0,34 W |
| Verlustleistung bei max. Last | 2,2 W |
| Mindestlast für Endlagenerkennung | 100mA |
| Max. Einschaltstrom | 15 A |
| Ausgänge | 2 digitale Ausgänge (Relais), potentialfrei, mit einem gemeinsamen Kontakt max. 250VAC 10A at cosᵠ=1 oder max. 30VDC 10A Gesamtlast max. 12A |
| Einstellbereich Stromflusserkennung | 100 … 5000mA |
| Temperatur | -40 … 55°C |
| Umgebungsbedingungen | Luftfeuchtigkeit max. 95% r.H. (nicht kondensierend) |
| Luftfeuchtigkeit | max. 95% r.H. (nicht kondensierend) |
| Anschlüsse | Leiterquerschnitt Anschlussleitungen: 1,5mm² |
| Leiterquerschnitt | Anschlussleitungen: 1,5mm² |
| Abisolierlänge | Anschlussleitungen: 5mm |
| Temperaturbeständigkeit | Anschlussleitungen: min. 80°C |
| Länge | Anschlussleitungen: 150mm |
| Anschlussplan | Anschlussplan |
| Produkteigenschaften | Farbe Grün: RAL 6018 Glanzgrad Matt |
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
| Gewicht & Abmessungen | Nettogewicht 37g Bruttogewicht 59g Produktmasse 39,45x38,95x20,20mm |
| Nettogewicht | 37g |
| Bruttogewicht | 59g |
| Produktmasse | 39,45x38,95x20,20mm |
| Packmass | 84x80x47mm |
| Zertifizierungen & Standards | Schutzklasse IP20 |
| Schutzklasse | IP20 |
Dokumente
Unsere ehrliche Einschätzung
Wir empfehlen Nano 2 Relay Tree, wenn eine stabile verkabelte Integration im Loxone Tree System gewünscht ist. Wir würden es nicht einsetzen, wenn ausschliesslich eine Funk-Nachrüstung möglich ist.
Vorteile aus der Praxis
- Stabile, kabelgebundene Integration
- Gut für Nachrüstungen geeignet
Nachteile und worauf du achten musst
- Verdrahtung erforderlich
Tipps aus der Praxis
- Teilnehmer, Leitungslängen und Topologie früh planen
Lieferumfang
- 1x Nano 2 Relay Tree
