Nano DI Tree
CHF 108.10
- 6 digitale Eingänge im kompakten Tree-Modul
- Jeder Eingang auch als Frequenzeingang bis 500Hz
- Ideal für Taster, Kontakte und Signale

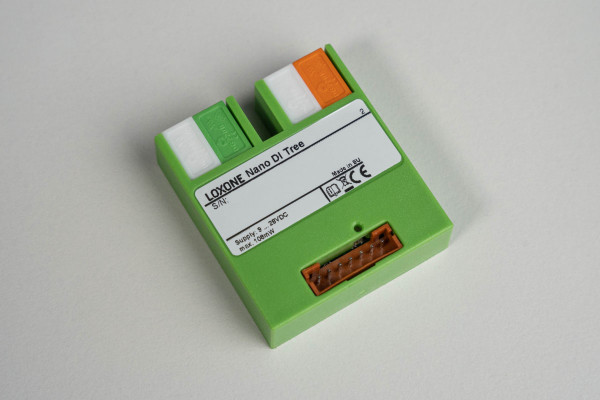

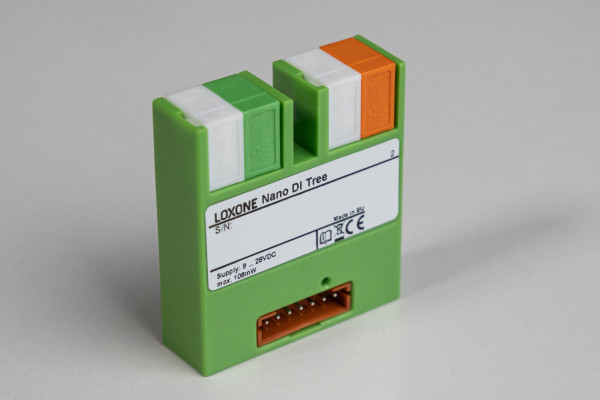

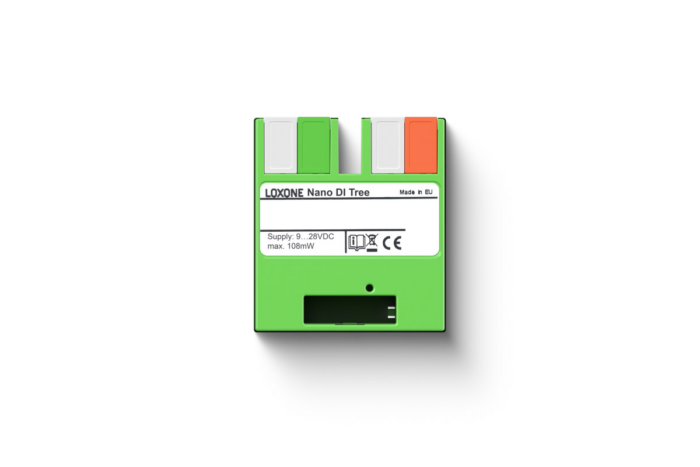

Nano DI Tree
Nano DI Tree ist ein Loxone Produkt für die Gebäudeautomation und wird vollständig in das Loxone System integriert.
Die Nano DI Tree stellt 6 digitale Eingänge bereit und eignet sich für Taster, Fensterkontakte und andere binäre Signale. Jeder Eingang kann auch als Frequenzeingang genutzt werden.
Schnittstellen
- Loxone Tree (Verbindung mit Miniserver / Tree Extension)
Technische Daten
| Versorgungsspannung | 9 … 28 VDC |
| Leistungsaufnahme | max. 0.108 W |
| Verlustleistung | 108mW (max.) |
| Eingänge (6) | Logik 0: 0 … 2.2 VDC; undefiniert: 2.3 … 4.9 VDC; Logik 1: 5 … 24 VDC; Ri=57 kOhm |
| 24V Ausgang | max. 100 mA |
| Frequenzzähler | max. 500 Hz; min. Impulsbreite 1 ms; Genauigkeit ± 1Hz |
| Schnittstellen | Loxone Tree Verbindung mit Miniserver / Tree Extension |
| Temperatur | -40 … 70°C |
| Luftfeuchtigkeit | max. 95% r.H. (nicht kondensierend) |

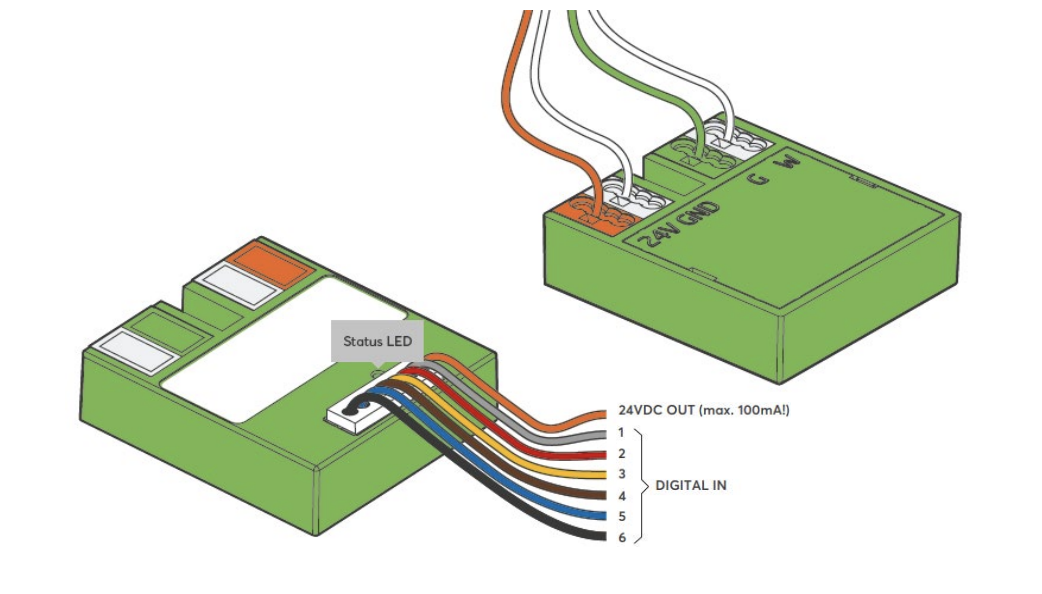

Anschlüsse
| Leiterquerschnitt Spannungsversorgung & Tree | 0.25 … 0.8mm² |
| Leiterquerschnitt Anschlusskabel | 0.2mm² |
| Abisolierlänge Spannungsversorgung & Tree | 5mm |
| Abisolierlänge Anschlusskabel | 8mm |
| Temperaturbeständigkeit Spannungsversorgung & Tree | -40 … 105°C |
| Temperaturbeständigkeit Anschlusskabel | 80 ... 105°C |
| Länge Anschlusskabel | 250mm |
Produkteigenschaften
| Farbe | Grün: RAL 6018 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 54 g |
| Bruttogewicht | 74 g |

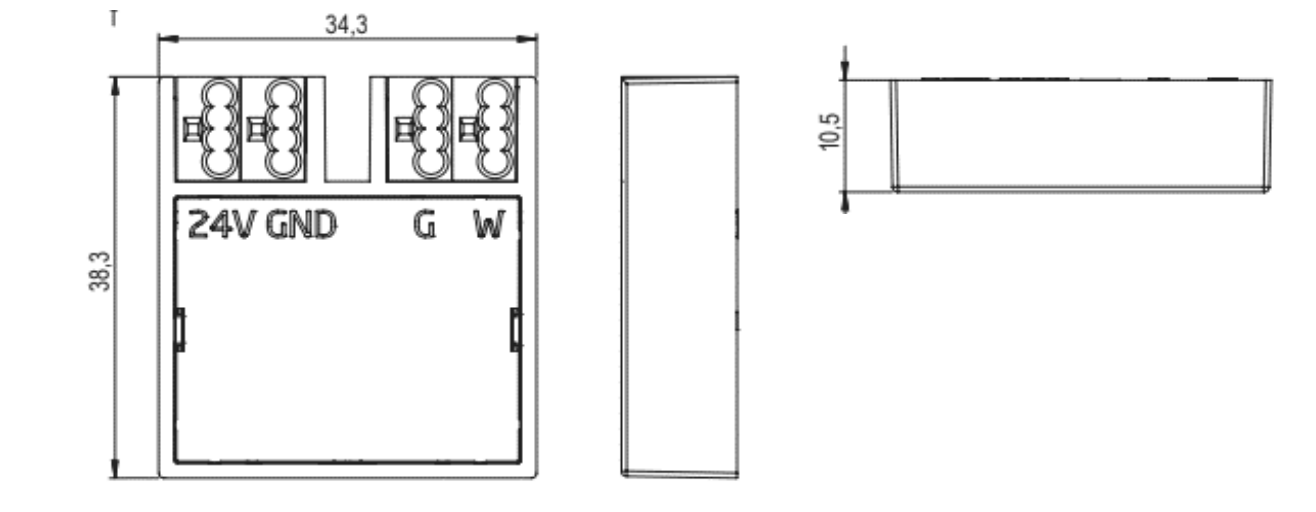

| Produktmaße | 38.3 x 34.3 x 10.5 mm |
| Packmaß | 79 x 79 x 41 mm |
| Schutzklasse | IP20 |
| Normen | UL 62368-1:2019; CSA C22.2#62368-1:2019; IEC 62368-1:2018 |
Dokumente
Unsere ehrliche Einschätzung
Wir empfehlen die Nano DI Tree, wenn viele binäre Signale kompakt in einer Installationsdose über Tree eingebunden werden sollen. Wir würden sie nicht einsetzen, wenn eine rein funkbasierte Nachrüstung ohne Verdrahtung gefordert ist.
Vorteile aus der Praxis

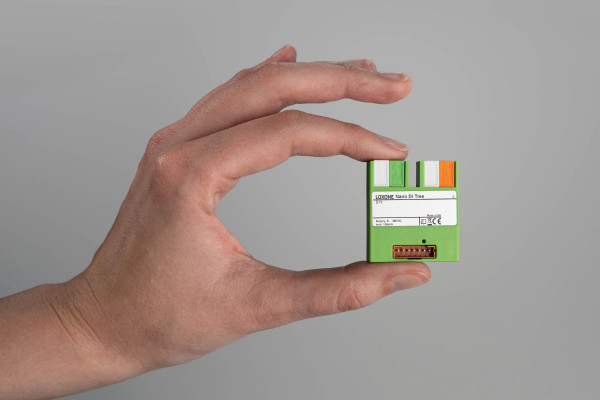

- Sehr kompakt für Unterputz
- 6 Eingänge, auch als Frequenzeingang nutzbar
- Tree-Anbindung – stabil und kabelgebunden
Nachteile und worauf du achten musst
- Verdrahtung erforderlich (Tree)
Tipps aus der Praxis
- Für Frequenzmessung Grenzwerte (500Hz) beachten
- Anschlusskabel sauber in der Dose verstauen
Lieferumfang
- 1x Nano DI Tree
