Wallbox 22kW 32A Tree

Die Loxone Wallbox ist eine Ladestation, die dynamisches Laden von 4,1kW bis 22kW für Elektrofahrzeuge ermöglicht. Mit der robusten Tree Schnittstelle wird das Gerät in das Loxone System integriert und bietet alle Freiheiten für das Energiemanagement.

Der Loxone Energiezähler 3 phasig Tree ist bereits vorinstalliert. PV Überschuss kann effizient genutzt werden. Über die Strombörse Funktion lässt sich auch ohne PV Anlage günstig laden, ideal für variable Stromtarife. OCPP 1.6 und 2.0.1 werden unterstützt.

• 22kW Laden (3 phasig 32A), einstellbar von 4,1 bis 22kW
• Loxone Energiezähler 3 phasig Tree vorinstalliert (MID zertifiziert)
• PV Überschuss laden
• Strombörse: günstig laden mit variablen Stromtarifen
• Nutzeridentifikation und Abrechnung per NFC
• Bis zu 5 anpassbare Lademodi
• OCPP 1.6 und 2.0.1 (NFC Code Touch erforderlich)
• Modbus RTU Schnittstelle
• Flottentauglich: optimale Leistungsverteilung
• Typ 2 Stecker, 5m Ladekabel
• Interne Fehlerstromüberwachung DC 6mA (RDC-MD)
• IP44, IK08

• Jeder Wallbox muss ein 30mA Typ A FI Schutzschalter (RCD) vorgeschaltet werden
• Bedienung über die Loxone App oder Erweiterung mit Touch Pure Flex bzw. NFC Code Touch

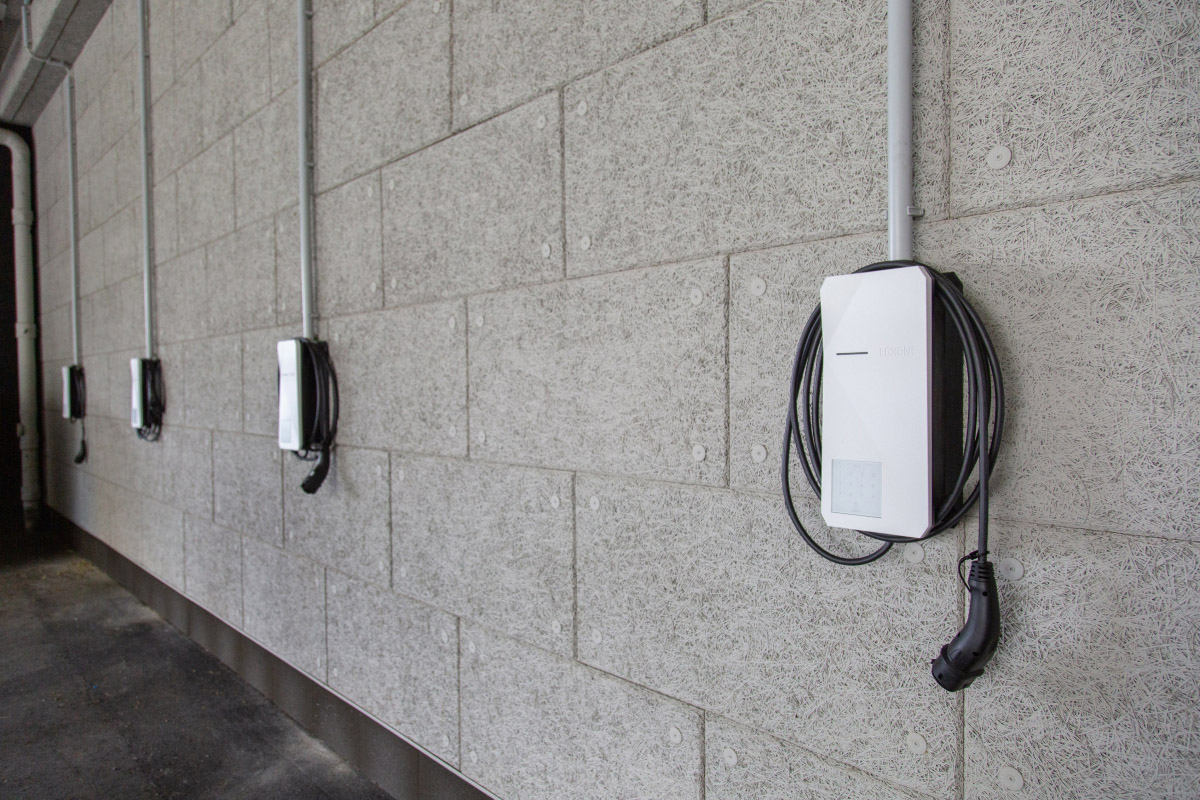

Ortsfeste Aufbaumontage, vertikal an Wand oder Ladesäule. Empfohlene Montagehöhe: Kabelauslass 132cm, Oberkante 165cm. Die Installation muss von einer qualifizierten Elektrofachkraft durchgeführt werden.

• Datasheet (PDF)
• Dokumentation (PDF)
• Montageanleitung (PDF)

22kW sind im Einfamilienhausbereich meistens nur schwer bewilligungsfähig. Der eingebaute Energiezähler erleichtert allerdings die Installation erheblich, da kein separater Zähler montiert werden muss. Beachte: dynamisches Laden ist erst ab 4,1kW möglich. Die 11kW Wallbox kann bereits ab 1,38kW dynamisch laden, was für die PV Überschuss Nutzung ein grosser Vorteil ist.

• Energiezähler bereits integriert, spart einen Zähler und Platz im Verteiler
• PV Überschuss laden funktioniert zuverlässig
• 5m Ladekabel im Lieferumfang

• FI Typ A fehlt und muss extern vorgeschaltet werden
• 22kW Anschluss muss beim Netzbetreiber angemeldet und bewilligt werden
• Dynamisches Laden erst ab 4,1kW (die 11kW Version kann bereits ab 1,38kW)
• Nicht geeignet für Flachbandinstallation

• In der Schweiz die 22kW Bewilligung frühzeitig beim Netzbetreiber beantragen
• Für die meisten Einfamilienhäuser reichen 11kW völlig aus, die 22kW Version lohnt sich eher bei Mehrfamilienhäusern oder Flotten

• 1× Wallbox 22kW 32A Tree
• 1× Energy Meter 3 Phase Tree (vorinstalliert)
• 1× Blinddeckel
• 1× Abdeckung
• 1× Transparente Abdeckung
• 1× Gehäuse
• 1× Montagerahmen
• 2× 6×28mm Schrauben
• 6× 4×12mm Schrauben
• 2× 2,5×10mm Schrauben
• 1× 5m Ladekabel mit Typ 2 Stecker
• 1× Montageanleitung
• 1× Folder
