Energiezähler 3-phasig Tree

Artikelnummer: 100567

CHF 258.35

3-phasiger Direktzähler bis 100A pro Phase, MID zertifiziert und plombierbar
Bidirektional (Verbrauch und Einspeisung), sekündliche Abfrage, Display integriert
Loxone Tree, Hutschiene, 4 Teilungseinheiten, IP20

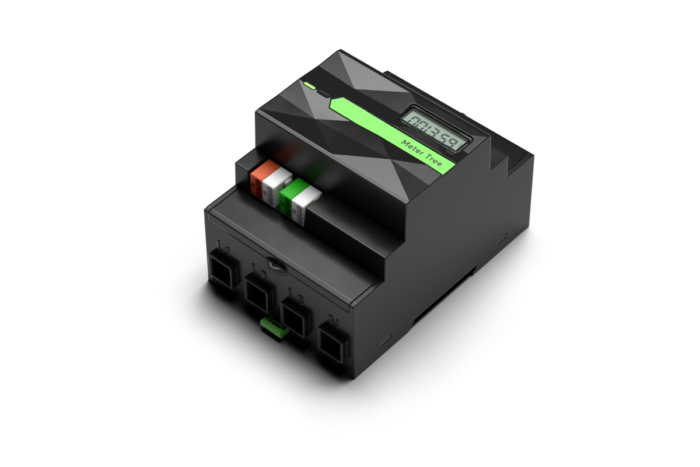

Energiezähler 3-phasig Tree

Der Loxone Energiezähler 3-phasig Tree ist ein Direktzähler für die Hutschiene. Er misst Strom, Spannung, Leistung und Energie bis 100A pro Phase und ist MID zertifiziert sowie plombierbar. Die Messung ist bidirektional, also sowohl Verbrauch als auch Einspeisung.

Dank Tree Anbindung sind die Werte sofort in Loxone Config und der App verfügbar. Die sekündliche Abfrage erfasst auch kurze Lastspitzen. Ein Display zeigt Zählerstand und aktuelle Leistung direkt am Gerät an. Die Verdrahtungsrichtung ist in der Software einstellbar.

Features

Direktmessung bis 100A pro Phase
MID zertifiziert (MID 2014/32/EU) und plombierbar
Bidirektional: Verbrauch und Einspeisung
Sekündliche Abfrage für Live Werte

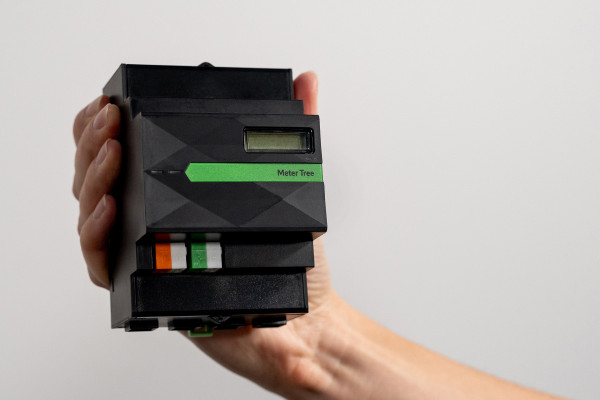

Display für Zählerstand und Leistung
Vollständig integriert in die Loxone Zählerbausteine
Verdrahtungsrichtung in der Software einstellbar
Loxone Tree, Hutschiene nach EN 50022, 4 Teilungseinheiten
IP20

Installation

Die Installation muss von einer qualifizierten Elektrofachkraft durchgeführt werden. Auf Hutschiene montieren, Phasenleitungen und Tree Kabel anschliessen. Aderendhülsen erforderlich für feindrähtige Leiter am Tree Anschluss.

Technische Daten

Spannung	100 … 480V, 50/60Hz
Strom	max. 100A (pro Phase)
Leistungsaufnahme	0,4W
Verlustleistung bei max. Last	2W pro Phase (bei 100A)

Messgenauigkeit

Leistung	0,01 … 99,9 kW / kVAr / kVA, Genauigkeit ±1%
Energie	0 … 999.999 kWh / kVArh, bidirektional, Klasse 1 IEC62053, Klasse B EN50470
Spannung	100 … 276VAC, Genauigkeit ±0,5%
Strom	0,05 … 100A, Genauigkeit ±0,5%
Frequenz	49 … 61Hz, Genauigkeit ±0,2%

MID Betriebsbedingungen (2014/32/EU)

Spannung	Un: 3×230 / 400VAC, ±20%
Strom	Imin: 0,5A / Iref: 10A / Imax: 100A
Frequenz	fn: 50Hz, ±2%
Leistungsfaktor	cos: 0,5 induktiv … 0,8 kapazitiv
Genauigkeit (Energie)	Klasse B (2%, bei +5°C … +30°C)

Schnittstellen

Loxone Tree

Verbindung mit Miniserver / Tree Extension

Umgebungsbedingungen

Temperatur	-40 … 70°C
Luftfeuchtigkeit	max. 95% r.H. (nicht kondensierend)
Schutzart	IP20

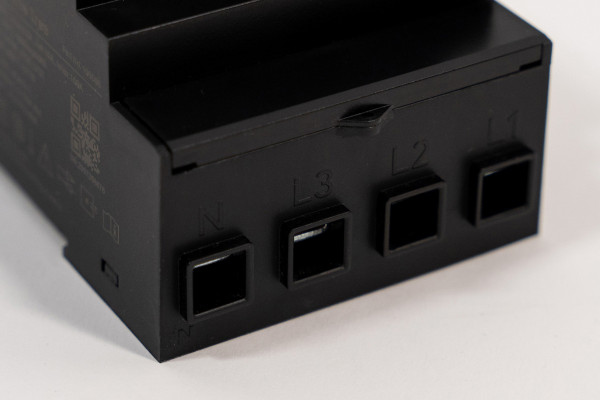

Anschlussklemmen

Leiterquerschnitt Netz	1,5 … 25mm²
Leiterquerschnitt 24VDC / Tree	0,28 … 0,8mm² (Aderendhülsen für feindrähtige Leiter)
Abisolierlänge Netz	14 … 15mm
Abisolierlänge 24VDC / Tree	5 … 6mm
Anzugsdrehmoment Netz	3 Nm (Pozidriv 2)

Produkteigenschaften

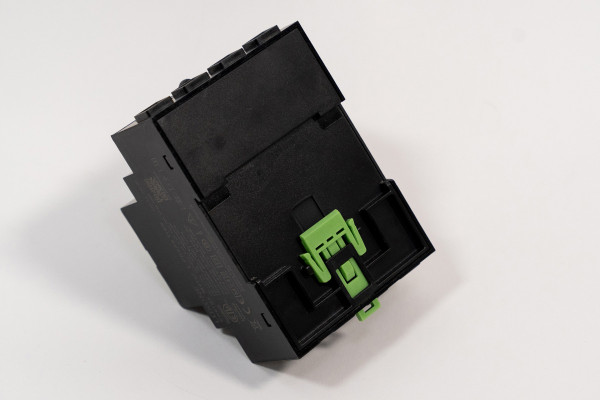

Montageart	Hutschiene nach EN 50022, 35mm
Farbe	Schwarz: RAL 9005
Glanzgrad	Matt

Gewicht & Abmessungen

Nettogewicht	352 g
Bruttogewicht	390 g
Produktmasse	72 × 105 × 66mm (4 Teilungseinheiten)
Packmass	124 × 78 × 72mm

Zertifizierungen

MID	2014/32/EU, Klasse B EN50470
Genauigkeitsklasse	Klasse 1 IEC62053 / ANSI C12.1 Klasse 0,5

Dokumente

Unsere ehrliche Einschätzung

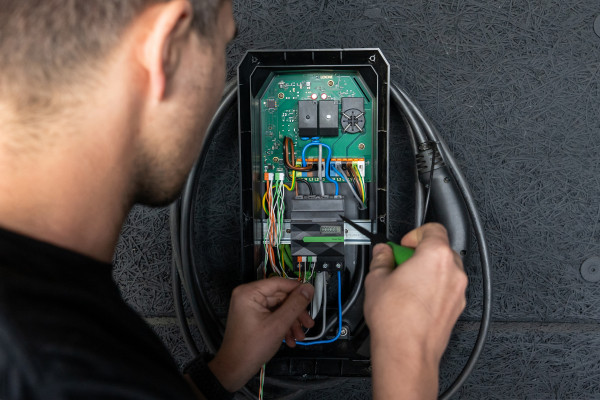

Perfekt für die Eigenverbrauchsoptimierung. Wir empfehlen den Einsatz ganz klar, besonders in Kombination mit einer Photovoltaik Anlage. Auch in jede Ladestation empfehlen wir einen Energiezähler einzubauen.

Vorteile aus der Praxis

Die Stromrichtung kann in der Programmierung definiert werden
Fast Plug and Play, ein schneller Abfragezyklus ist möglich

Nachteile und worauf du achten musst

Nur ein Tarif ist zugelassen, der Rest muss in der Programmierung abgebildet werden
Bei Einheitstarif spielt das keine Rolle
Für eine ZEV ist er je nach Abrechnungsdienstleister evtl. nicht geeignet
