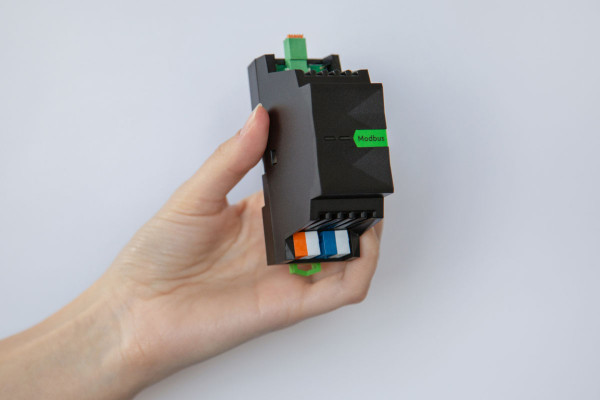

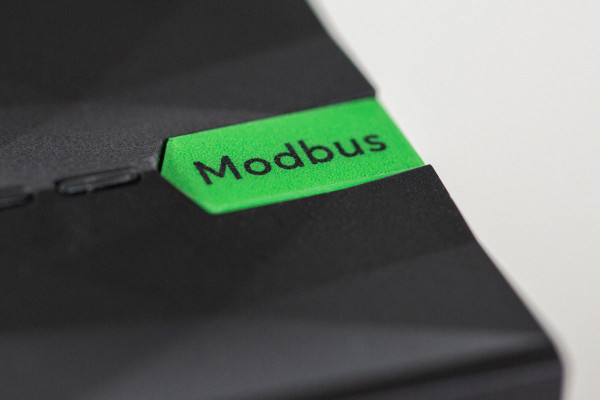

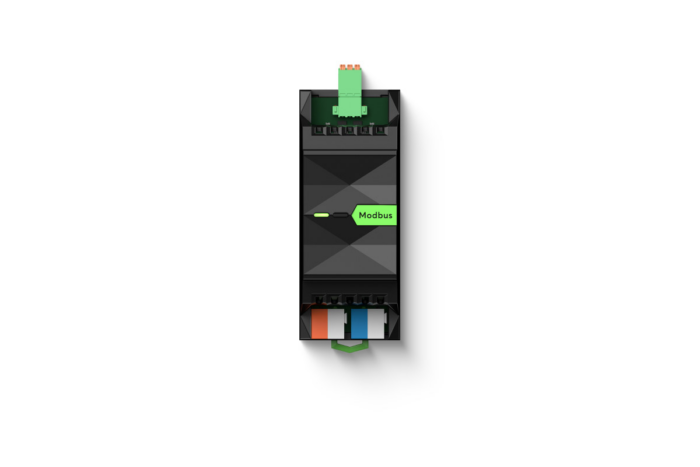

Modbus Extension
CHF 331.85
- Erweiterungsmodul für den Loxone Miniserver
- Die Loxone Modbus Extension ermöglicht die Einbindung von Geräten mit Modbus RTU Schnittstelle, wie zum Beispiel Gas-, Strom-, Wasser- oder Energiezähler
- Geeignet für den Einsatz im Verteiler
Funktionsweise & Einsatz
Die Loxone Modbus Extension ermöglicht die Einbindung von Geräten mit Modbus RTU Schnittstelle, wie zum Beispiel Gas-, Strom-, Wasser- oder Energiezähler. So werden Verbrauchsdaten für ein intelligentes Energiemanagement aufgezeichnet. Features: Max. 32 Geräte, max. 253 Sensoren insgesamt Einstellbare Baudrate & Parität Datentypen: 16 & 32 bit Abfragezyklus bis herunter zu 1s (0,1s)
Schnittstellen
- Loxone Link
- Erweiterung für Miniserver
Technische Daten
| & Loxone Link | Schnittstelle |
| DG220B | - |
| 0,25 … 0,8 mm² / AWG 23 … 18 | 0,14 … 0,5 mm² |
| 5 mm / 0,2" | 7 mm |
| -40 … 105 °C / -40 … 221 °F | -40 … 70 °C |
| Versorgungsspannung | 9 … 28 VDC |
| Leistungsaufnahme | typ. 0,19 W |
| Verlustleistung bei max. Last | 0.60 W |
| Modbus RTU | max. 32 Geräte |
| Umgebungsbedingungen | Temperatur -40 … 70°C |
| Temperatur | -40 … 70°C |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
| Anschlussklemmen | Klemmentyp 24 VDC & Loxone Link Schnittstelle DG220B - Leiterquerschnitt 0,25 … 0,8 mm² |
| Klemmentyp | 24 VDC & Loxone Link Schnittstelle DG220B - |
| Leiterquerschnitt | 0,25 … 0,8 mm² |
| Abisolierlänge | 5 mm |
| Temperaturbeständigkeit | -40 … 105 °C |
| Anschlüsse | Anschlussplan |
| Anschlussplan | https: |
| Produkteigenschaften | Montageart Hutschiene nach EN50022, 35 mm Farbe Schwarz: RAL 9005 Glanzgrad Matt |
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
| Gewicht & Abmessungen | Nettogewicht 65 g Bruttogewicht 85 g Produktmasse 88 x 35,4 x 57 mm |
| Nettogewicht | 65 g |
| Bruttogewicht | 85 g |
| Produktmasse | 88 x 35,4 x 57 mm |
| Packmass | 121 x 38 x 62 mm |
| Zertifizierungen & Standards | Zertifizierungen UL 62368-1 CSA C22.2#62368-1 |
| Zertifizierungen | UL 62368-1 CSA C22.2#62368-1 |
Dokumente
Unsere ehrliche Einschätzung
Wir empfehlen Modbus Extension, wenn keine andere Schnittstelle beim Produkt enthalten ist. Besser Modbus TCP einsetzen
Vorteile aus der Praxis
Nachteile und worauf du achten musst
Tipps aus der Praxis
Lieferumfang
- 1x Modbus Extension
