Energiezähler für 1&5A Stromwandler Tree

Artikelnummer: 100652

CHF 220.00

3 phasiger Energiezähler für externe 1A oder 5A Stromwandler, bidirektional, MID zertifiziert
Genauigkeitsklasse 0,5, Primärstrom bis 1999A (1A) oder 9999A (5A), Display am Gerät
Loxone Tree, 10 bis 30VDC + 100 bis 480VAC, Hutschiene, 2 Teilungseinheiten, IP20

Energiezähler für 1 und 5A Stromwandler Tree

Kompakter, MID zertifizierter Energiezähler für bidirektionale Messung mit drei externen 1A oder 5A Stromwandlern. Ideal für Gewerbe und Industrie mit höheren Strömen. Sofortige Stromausfallerkennung dank doppelter DC/AC Versorgung. Direkte Integration über Loxone Tree, keine Modbus Konfiguration nötig.

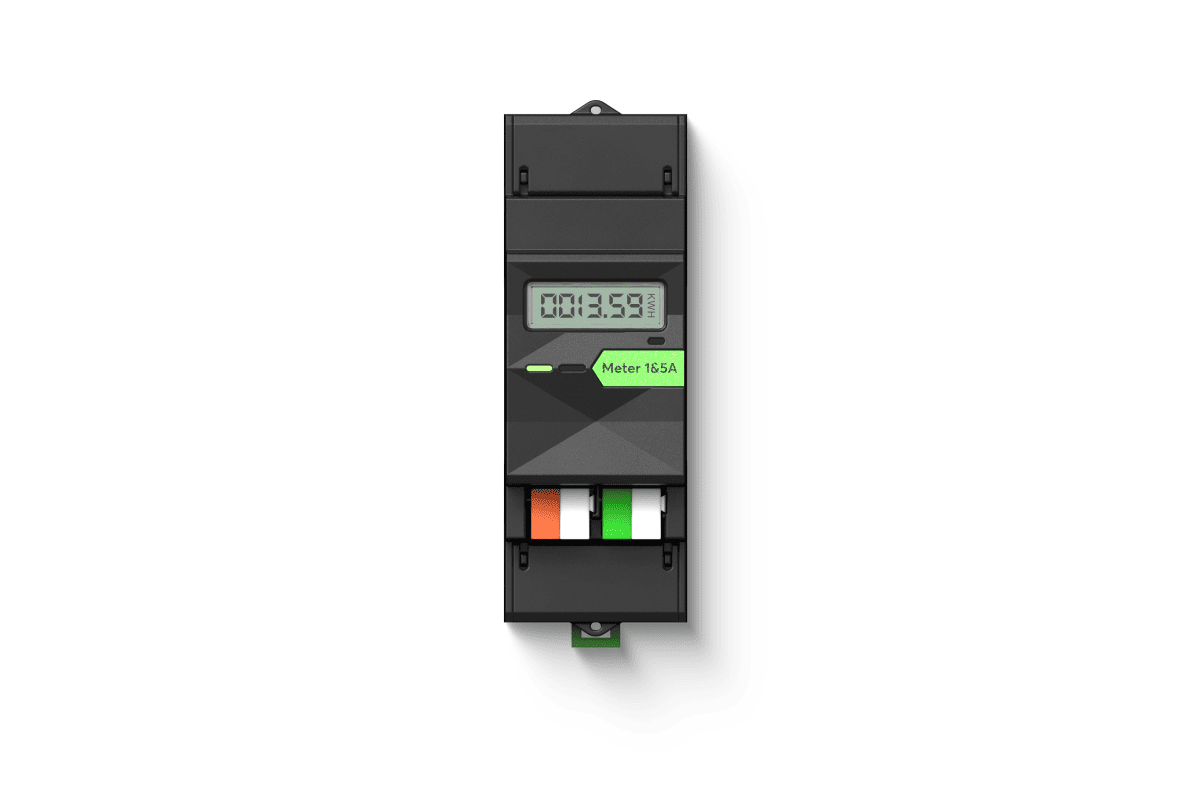

Das Display am Gerät zeigt die aktuelle Leistung und den Gesamtzählerstand an. Sekundengenaue Live Messwerte erfassen auch kurze Lastspitzen. Der Primärstrom ist konfigurierbar: bis 1999A bei 1A Sekundär oder bis 9999A bei 5A Sekundär.

Features

Bidirektionale Energiemessung (Verbrauch und Einspeisung)
MID zertifiziert, ANSI Genauigkeitsklasse 0,5

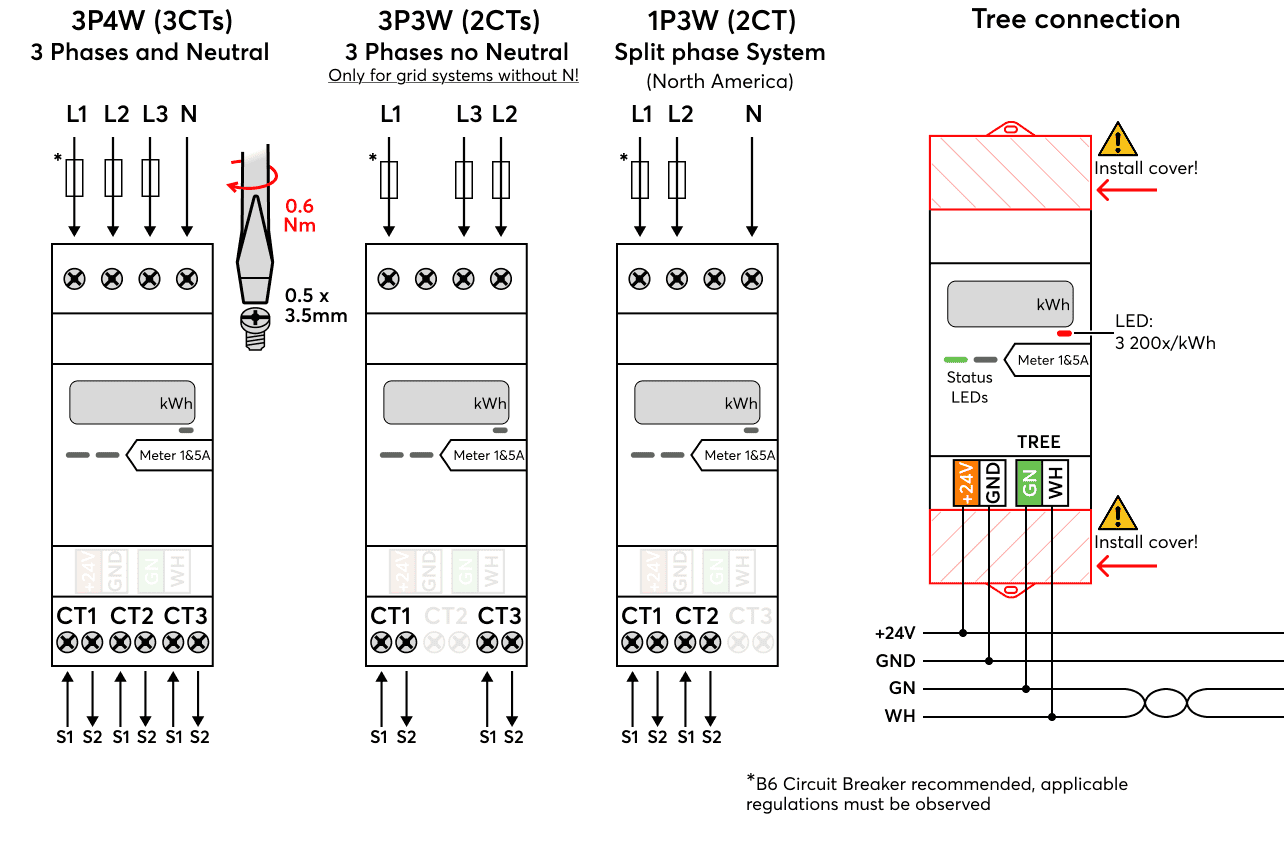

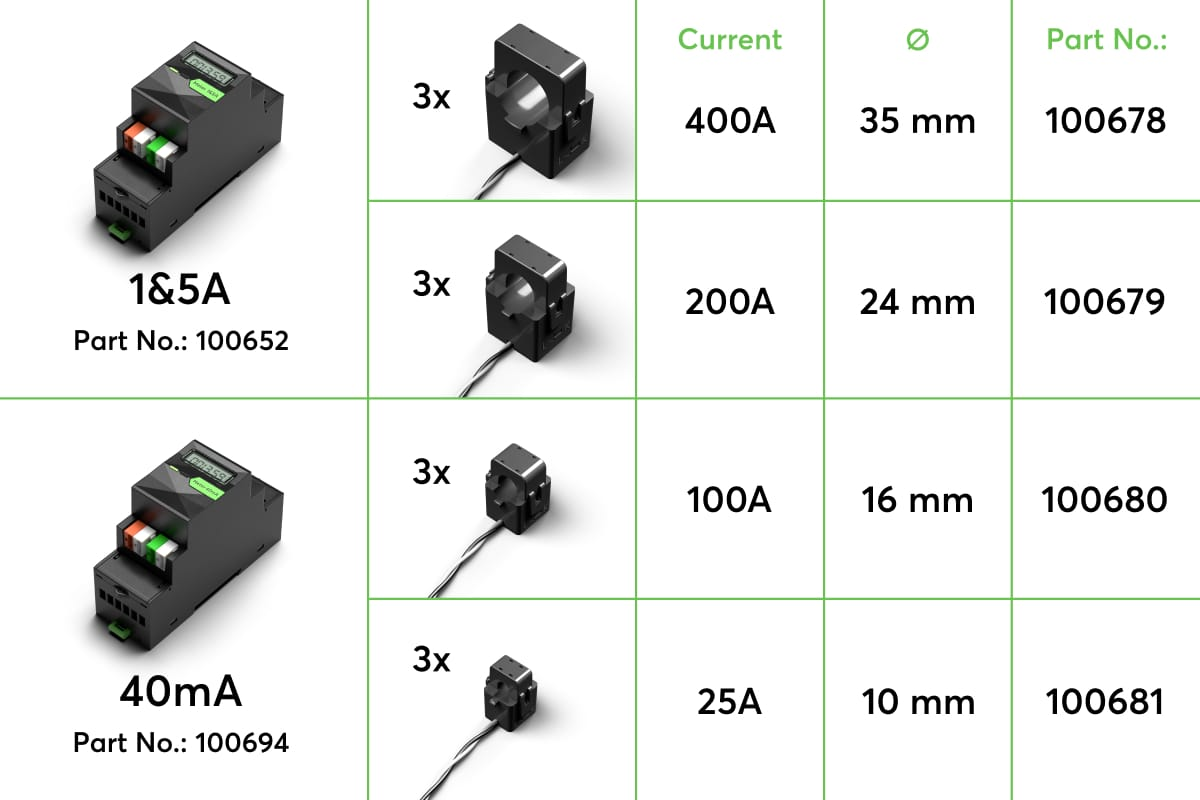

3 Phasen mit externen 1A oder 5A Stromwandlern
Primärstrom konfigurierbar: 1 bis 1999A (1A) oder 5 bis 9999A (5A)
Display am Gerät (Leistung und Zählerstand)
Sekundengenaue Live Messwerte
Stromausfallerkennung über doppelte DC/AC Versorgung
Vollständig in Loxone Lastmanagement integriert
Loxone Tree, kein Modbus nötig
Nur 2 Teilungseinheiten, IP20

Versorgung

Spannungseingänge (Netz)	100 … 480VAC, 50/60Hz
24VDC Eingang	10 … 30VDC
Strom AC Eingänge	4mA
Strom 24VDC	8mA
Leistungsaufnahme AC / DC	≤ 0,6W / < 0,2W
Verlustleistung AC / DC	≤ 2W / 0,3W

Messbereich

Leistung	0,01 … 999,9 kW / kVAr / kVA (± 1%)
Energie	0 … 999.999,9 kWh / kVArh (Verbrauch und Einspeisung)
Energie Genauigkeit	Klasse 2 IEC 62053, Klasse C EN 50470
Spannung	100 … 277VAC (± 0,5%)
Strom	0,05 … 6A (± 0,5%)
Frequenz	45 … 60Hz (± 0,2%)
Primärstrom (1A Sekundär)	1 … 1999A
Primärstrom (5A Sekundär)	5 … 9999A

MID Betriebsbedingungen

Nennspannung	3× 230 / 400VAC, ± 20%
Strom	Imin: 0,05A / Iref: 5A / Imax: 6A
Frequenz	50Hz, ± 2%
Leistungsfaktor	cos 0,5 induktiv … 0,8 kapazitiv
Genauigkeit Energie	Klasse C (0,5%, bei +5 … +30°C)

Schnittstellen

Loxone Tree

Verbindung mit Miniserver / Tree Extension

Umgebungsbedingungen

Temperatur	-40 … 70°C
Luftfeuchtigkeit	max. 90% r.H. (nicht kondensierend)
Schutzart	IP20

Anschlussklemmen

Strom/Spannungseingänge	0,5 … 1,5mm², Abisolierlänge 6…7mm, 0,6 Nm
24VDC / Tree	0,28 … 0,8mm², Abisolierlänge 5…6mm
Hinweis	Aderendhülsen erforderlich für feindrähtige Leiter

Produkteigenschaften

Montageart	Hutschiene nach EN 50022, 35mm
Farbe	Schwarz: RAL 9005
Glanzgrad	Matt

Gewicht & Abmessungen

Nettogewicht	168 g
Bruttogewicht	190 g
Produktmasse	36 × 100 × 66mm (2 Teilungseinheiten)
Packmass	120 × 70 × 40mm

Zertifizierungen

MID	2014/32/EU Anhang V
ANSI	Genauigkeitsklasse 0,5 (ANSI C12.1)

Dokumente

Unsere ehrliche Einschätzung

Perfekt für die Eigenverbrauchsoptimierung. Wir empfehlen den Einsatz ganz klar, besonders in Kombination mit einer Photovoltaik Anlage.

Vorteile aus der Praxis

Fast Plug and Play, ein schneller Abfragezyklus ist möglich

Nachteile und worauf du achten musst

Nur ein Tarif ist zugelassen, der Rest muss in der Programmierung abgebildet werden
Bei Einheitstarif spielt das keine Rolle
Für eine ZEV ist er je nach Abrechnungsdienstleister evtl. nicht geeignet
